Wenn Mikrometer über Megabit entscheiden
Data Center sind das Rückgrat unserer digitalen Infrastruktur. Hinter jedem Streaming-Dienst, jeder Cloud-Anwendung und jedem KI-Modell steckt ein dichtes Geflecht aus Glasfaserkabeln, Switches und Steckverbindern, das Datenpakete mit Lichtgeschwindigkeit transportiert. Doch je mehr Bandbreite gefordert wird, desto präziser müssen die optischen Verbindungen sein – und genau hier stößt die konventionelle Fertigungstechnik an ihre Grenzen.
Eine Technologie, die bislang vor allem in der Medizintechnik und Mikroelektronik für Aufsehen gesorgt hat, drängt nun auch in die Welt der Glasfaseroptik: der Mikro 3D Druck, auch bekannt als hochauflösender Micro-Additive-Manufacturing. Was kann Mikro 3D Druck in Data Centern leisten – und warum ist er für die Steckverbinder-Entwicklung so vielversprechend?
Das Problem: Null Toleranz für Signalverlust
In der Glasfaserübertragung ist Präzision keine Option, sondern eine Grundvoraussetzung. Schon eine minimale Fehlausrichtung zweier Glasfasern – im Bereich weniger Mikrometer – genügt, um erhebliche Signalverluste, Reflektionen oder sogar den vollständigen Ausfall der optischen Verbindung zu verursachen.

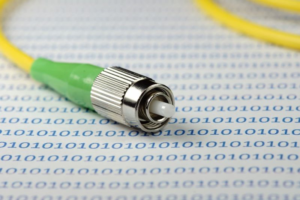

Der kritischste Punkt in jedem faseroptischen System ist der Steckverbinder – genauer gesagt die Ferrule (die zylindrische Präzisionshülse, die die Glasfaser führt und ausrichtet) sowie das Gehäuse und die Ausrichtungsstruktur dahinter. Klassische Fertigungsverfahren wie Spritzguss oder CNC-Fräsen stoßen hier schnell an technologische Grenzen: komplexe Geometrien lassen sich nicht abformen, Toleranzen unter wenigen Mikrometern sind kaum reproduzierbar, und jede Änderung am Design erfordert kostspielige neue Werkzeuge.
Mit wachsender Nachfrage nach höheren Portdichten, Multi-Fiber-Steckverbindern und platzsparenden Micro-Formfaktoren verschärft sich dieses Fertigungsproblem weiter.
Die Lösung: Mikro 3D Druck auf Mikrometer-Niveau
Mikro 3D Druck – wie er etwa von Boston Micro Fabrication (BMF) mit der PµSL-Technologie (Projection Micro Stereolithography) realisiert wird – ermöglicht die schichtweise Herstellung dreidimensionaler Bauteile mit einer Auflösung von bis zu 2 Mikrometern. Das entspricht etwa einem Fünfzigstel der Breite eines menschlichen Haares. Boston Micro Fabrication gilt dabei als einer der weltweit führenden Anbieter für hochauflösende Mikro 3D Druck-Systeme und beliefert Entwicklerteams in der Photonik, Medizintechnik und Elektronik.
Diese Präzision eröffnet für Glasfaser-Steckverbinder völlig neue Möglichkeiten:
1. Hochpräzise Ferrules und Ausrichtungsstrukturen
Ferrules und Faserhalter lassen sich mit dem Mikro 3D Druck mit Mikrometer-genauen Toleranzen direkt drucken – ohne Spritzgusswerkzeug, ohne zeitaufwändiges Nachschleifen. Faserarray-Halter für Multi-Fiber-Steckverbinder (z. B. MPO/MTP-Varianten) können geometrisch so optimiert werden, dass mehrere Fasern gleichzeitig präzise positioniert werden. Das Ergebnis: maximale Signalintegrität bei deutlich reduzierter Bauteileanzahl.
2. Komplexe Geometrien, die klassisch nicht herstellbar sind
Mikro 3D Druck ist ein additives Verfahren – es entstehen keine Werkzeugbeschränkungen. Innenkanäle, Hinterschneidungen, integrierte Führungsstrukturen oder sogar eingebettete Mikro-Linsenelemente lassen sich in einem einzigen Druckvorgang realisieren. Für Photonic-Packaging-Anwendungen – also die hochpräzise Kopplung von Glasfasern an photonische Chips – ist das ein entscheidender Vorteil.
3. Schnellere Entwicklungszyklen
In der klassischen Steckverbinderentwicklung können Werkzeugänderungen Wochen und erhebliche Kosten bedeuten. Mit Mikro 3D Druck ist ein überarbeitetes Design innerhalb von Stunden druckbereit. Für Data-Center-Ausrüster, die neue Konnektivitätsstandards (z. B. 400G, 800G, 1.6T) schnell in Hardware überführen müssen, ist diese Agilität ein enormer Wettbewerbsvorteil.
4. Integration von Optik und Mechanik
Besonders interessant für die nächste Generation von Steckverbindern ist die Möglichkeit, optische und mechanische Funktionen in einem einzigen Bauteil zu vereinen – etwa Mikro-Linsen direkt in ein Ferrule-Gehäuse zu integrieren oder optische Pfade und mechanische Verriegelungsstrukturen gemeinsam zu drucken. Das reduziert Montageschritte, potenzielle Ausrichtungsfehler und letztlich Kosten.
Source: https://bmf3d.com/3d-printing-for-fiber-optics/
Anwendungsfelder im Data-Center-Kontext
| Anwendung | Potenzial des Mikro 3D Drucks |
| Ferrules für Einzel- und Multi-Fiber-Steckverbinder | Mikrometer-genaue Ausrichtung, anpassbare Geometrien |
| Faserarray-Halter (z. B. für MPO-Verbinder) | Komplexe Kanalstrukturen, reproduzierbare Toleranzen |
| Photonic Packaging | Chip-zu-Faser-Kopplung, integrierte optische Pfade |
| Mikro-optische Bänke für Testaufbauten | Schnelles Prototyping, flexible Konfigurationen |
| Spezialisierte Sensorik & Monitoring | Individuelle Designs für beengte Data-Center-Umgebungen |
Materialien: Hochleistungskunststoffe für anspruchsvolle Umgebungen
Boston Micro Fabrication bietet für seinen Mikro 3D Druck eine wachsende Palette an Hochleistungsharzen – darunter temperaturfeste Materialien (bis über 200 °C), schlagzähe Varianten sowie optisch klare Materialien für lichtleitende Anwendungen. Für Data-Center-Anwendungen sind insbesondere Materialien mit hoher Dimensionsstabilität und geringer thermischer Ausdehnung relevant, da Temperaturschwankungen im Rechenzentrum sonst zu Ausrichtungsfehlern führen können.
Fazit: Die Fertigung wird so präzise wie die Physik verlangt
Data Center wachsen weiter – in Bandbreite, in Portdichte und in den Anforderungen an die optische Infrastruktur. Die Glasfaseroptik ist dabei das Nervensystem, und Steckverbinder sind die Synapsen. Wer hier die Präzision beherrscht, beherrscht die Performance.
Mikro 3D Druck – insbesondere mit den Systemen von Boston Micro Fabrication – bietet Ingenieuren erstmals ein Werkzeug, mit dem die Fertigungsgenauigkeit wirklich mit den physikalischen Anforderungen Schritt halten kann, und das ohne die Inflexibilität klassischer Werkzeugfertigungsverfahren. Von schnellen Prototypen bis hin zur Kleinserienfertigung maßgeschneiderter Konnektivitätslösungen: Der Mikro 3D Druck ist bereit für den Einsatz in einer der anspruchsvollsten Branchen der Welt.
Quelle: Boston Micro Fabrication (BMF) – 3D Printing for Fiber Optics
